デジタルノギス

どなたかも、やられているのを見かけましたが、手元に有るMitutoyoのデジタルノギスもデジタル出力が付いていました。実は使いにくいなぁと思って、あまり使ってませんでした。何がって?、そりゃデジタル表示部がノギスの目盛りの上に付いてるからです。液晶なので、そこを見ないと見えないし、上からだと見えにくい。被測定物から外せば当然見えますが、、、外す際にメモリ狂いますよね。これはデジタルでしか使えない。。。

なので、アナログのノギスをいつも使っています。デジタル部が取り外せれば良いのに。。。ああ、これを使えば、取り出せるのか。

ということで。。。

仕様

たぶんこれですね。多少型番ちごても、おなじですやろ。デジマチックキャリパ すげー名前や。

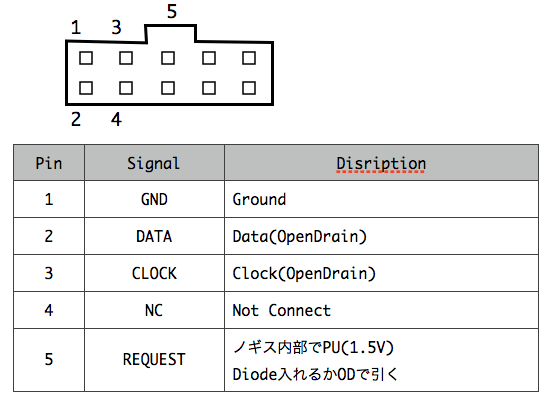

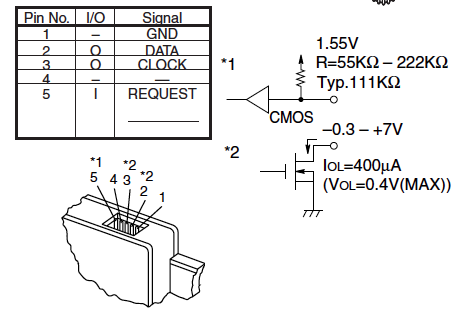

ピン配列 接続ピン配列
タイミング データ構造

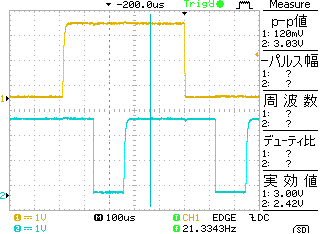

動作波形

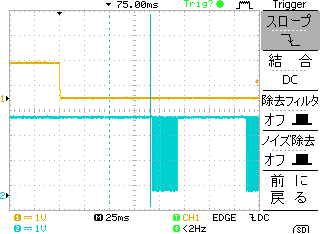

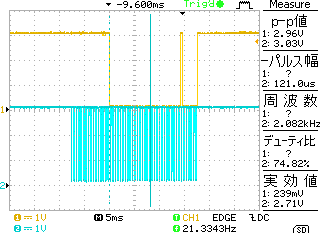

REQをGNDにすると、データが繰り返し出てくるようだDATAとCLK

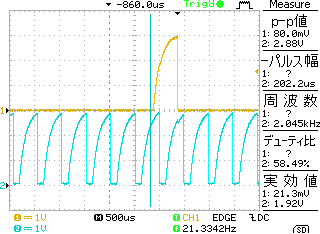

PU抵抗が大きいと鈍るDATAは1.5K
CLKは10KでPU
